Tout ce que vous devez savoir sur la topographie à l’aide des drones

Un guide sur l'arpentage par drone, les livrables, la précision et les flux de travail

Les drones continuent de se révéler comme étant de puissants outils commerciaux, offrant aux utilisateurs des gains autant en termes d’efficacité que de sécurité. Le secteur de la topographie et de la cartographie ne fait pas exception.

Grâce à leur capacité à capturer des données d’en haut, les drones ont été intégrés avec succès dans des flux de travaux topographiques afin de réaliser des plans cadastraux, de la photogrammétrie, de la cartographie 3D, des relevés topographiques, etc.

Que vous soyez un géomètre expérimenté cherchant à développer votre boîte à outils ou un passionné de drones qui souhaite explorer les possibilités offertes par vos appareils, ou si vous êtes simplement intéressé par cette application des drones, nous avons mis au point un article réunissant toutes les informations nécessaires afin de vous lancer dans la topographie à l’aide des drones.

En quoi consiste la topographie à l’aide des drones ?

La topographie est une science précise visant à déterminer les positions et les distances entre différents points dans des espaces 2D et 3D.

Les relevés topographiques fournissent des informations essentielles qui permettent de prendre des décisions éclairées pour des applications allant de la planification de chantiers de construction à la conception et à la maintenance des infrastructures, en passant par la délimitation des propriétés cadastrales, etc.

Un relevé topographique à l’aide d’un drone est simplement une relevé réalisé en utilisant le point de vue en altitude d’un drone.

En quoi l’utilisation de drones pour la réalisation de relevés topographiques est-elle supérieure aux méthodes traditionnelles ?

Les véhicules aériens sans pilote, ou UAV, excellent dans l’acquisition rapide de données à partir de points de vue inaccessibles à l’homme.

Lors du relevé de terrains difficiles, les drones épargnent à leurs opérateurs la nécessité d’accéder physiquement et de mesurer des points situés dans des zones dangereuses ou difficiles d’accès.

De plus, alors que les méthodes de relevé traditionnelles nécessitent des mesures, une préparation et une planification minutieuses, les drones permettent la capture de données comparables dans des délais considérablement réduits. Par exemple, l’entreprise autrichienne STRABAG, leader dans le domaine de la construction, estime que les drones permettent de réduire le temps de préparation des points de contrôles au sol de 75 % pour ses relevés. Cliquez ici pour en savoir plus sur les gains d’efficacité de STRABAG.

En résumé, la topographie à l’aide des drones produit des résultats de qualité rapidement, de manière rentable et en toute sécurité.

Quels types de ressources la topographie à l’aide de drones permet-elle d’obtenir ?

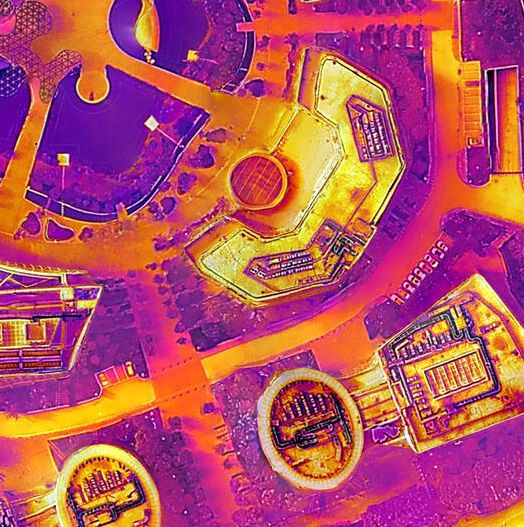

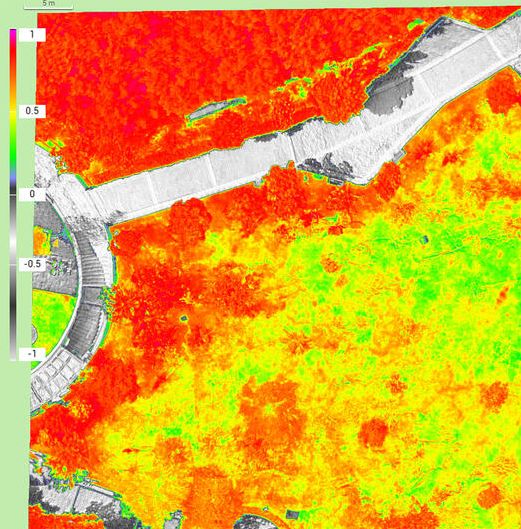

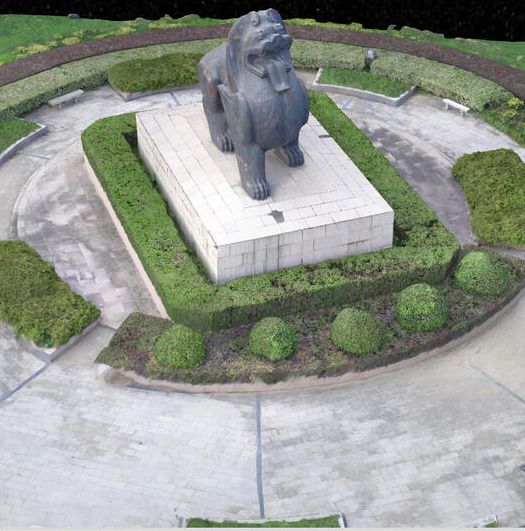

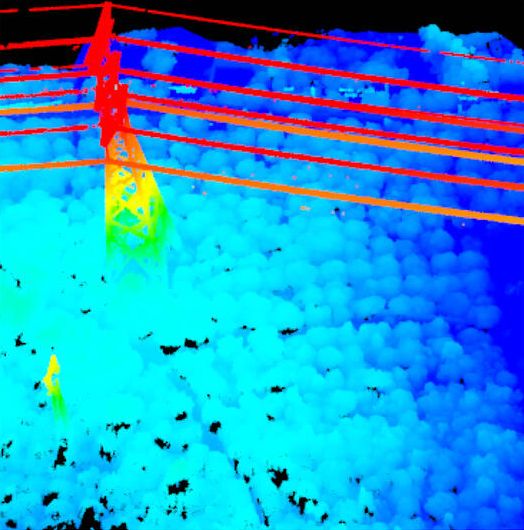

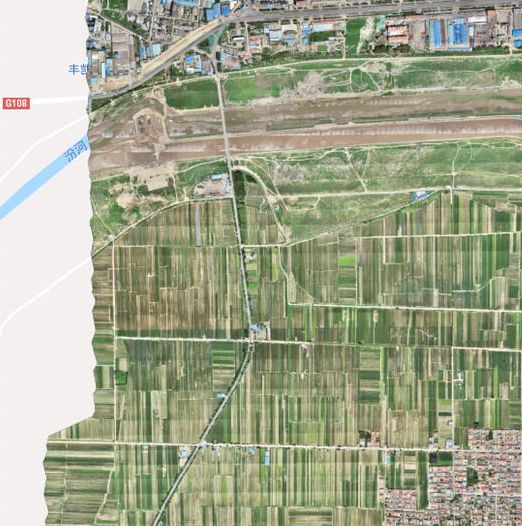

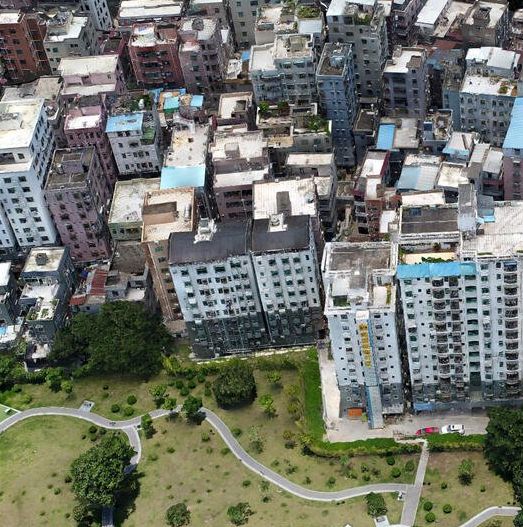

En fonction des capteurs de données et des logiciels de topographie utilisés, la topographie à l’aide de drones produit diverses ressources pouvant être utilisées dans de nombreux secteurs.

Utilisation des drones pour le processus BIM

Dans les domaines de la construction et la gestion de projets, la topographie à l’aide des drones peut fournir des données critiques qui vont de pair avec la modélisation des informations du bâtiment (BIM).

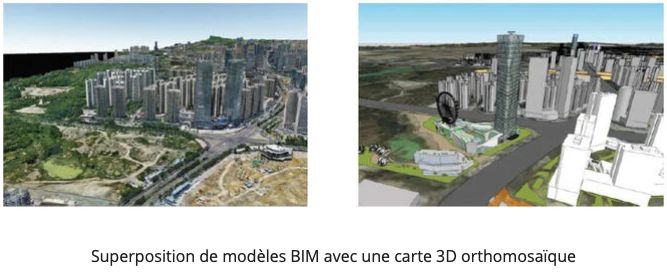

À chaque étape du processus de construction, vous pouvez superposer et comparer les modèles photogrammétriques ou laser 3D haute résolution capturés par des drones à des objets BIM prédéfinis. Cela vous permet d’identifier toute divergence entre les plans et la réalité.

Une détection précoce de ces problèmes peut aider à réduire les erreurs de construction, les omissions et les reprises, et cette supervision des projets a fait des drones un élément essentiel de la construction moderne.

Quelle est la précision de la topographie à l’aide des drones ?

Avant d’adopter les drones dans leurs flux de travail, de nombreux géomètres s’interrogent sur la précision des relevés aériens. Quel degré de précision les techniques de topographie à l’aide des drones peuvent-elles atteindre ? Les solutions de topographie à l’aide des drones produisent des relevés topographiques avec différents degrés de précision, en fonction des exigences du projet. Dans une étude indépendante menée par DroneDeploy, le DJI Phantom 4 RTK a atteint une précision verticale relative de 2 cm et une précision horizontale relative de 1,20 cm. Pour certaines applications, telles que le contrôle de la croissance des cultures ou de l’avancée de la construction, une précision relative élevée suffit. Pour les autres tâches nécessitant également une précision absolue élevée, il existe des drones dotés de capacités cinématiques en temps réel (RTK) et cinématiques en post-traitement (PPK). En utilisant quelques points de contrôle au sol, il est possible d’obtenir une précision équivalente à celle d’une enquête topographique conventionnelle.

À quoi ressemble un flux de travail d'arpentage par drone typique ?

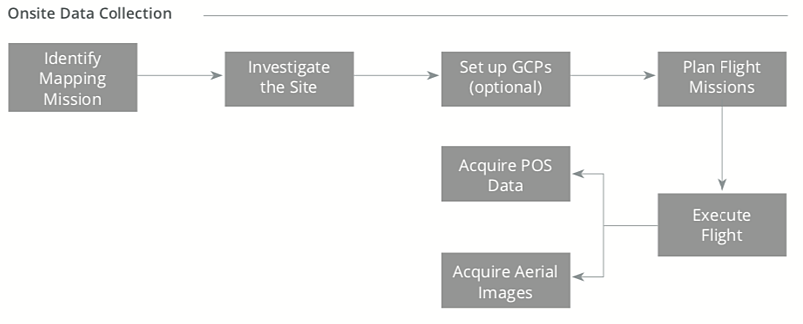

Voici un graphique de la manière dont les drones sont généralement intégrés dans vos flux de travail d’arpentage. Différentes solutions de drone et flux de travail assistés par drone peuvent offrir différents degrés de précision. Lors de la sélection de votre drone d’arpentage, il est important de reconnaître vos demandes, les demandes de vos clients et le compromis entre vitesse et précision.

Les solutions de topographie à l’aide des drones de DJI

Avec tous les avantages apportés par les drones et la multitude de drones topographiques disponibles, la question reste de savoir quel est le meilleur drone pour la topographie.

La réponse dépend finalement de vos priorités. Les exigences de précision des relevés, les capteurs de données et les coûts doivent tous être pris en compte.
